Schaltplan Tuono

[V2 Lu]

Hallo,
ist irgendwie an einen Schaltplan von der Tuono RSV 1000 R zu kommen. Gibt es im Forum einen Bereich wo soetwas liegt?
Über die Suche habe ich nix gefunden.

Gruß Lu

[DinNorm]

Ich nehme an, dass er sich nicht grundsätzlich zur RSV unterscheidet. Schau doch mal unter "Downloads" dort auf "RSV 1000 RR" .. Da müsste es ein Schaltplan geben "Schaltplan RSV 1000 04"

[felix]

Hi,
Das Werkstatthandbuch hier, allerdings ist der Schaltplan nicht zu entziffern:

http://www.rsvforum.com/leirasok/tuono_service.pdf

Gruß Felix
PS: Gerade gesehen: Auf manualslib.com gibts die Bedienhandbücher mit Schaltplänen zum runterladen.

[V2 Lu]

Hi,

der Link ist super.

Kann mir jemand sagen wo der Diagnose Stecker ist?
Ist das der 3ploige Stecker unter der Sitzbank?
Wenn ja, wieso hat der 3 Kabel - bei meiner Duc sind das nur 2.
#1 NC #2 Masse
#3 Signal K-Line

Gruß Lu

[schmutzi1990]

Bei deiner duc musst du dafür mit schwindeligen klemmen die spannung von der batterie abgreifen.
Bei der aprilia ist da +12, GND und K-Line aufgelegt.
Komm aber bitte nicht auf die idee, das duc kabel da anzuschließen. Hat ne andere belegung, und funktioniert sowiso nicht.

[V2 Lu]

Hi,

jo, danke für den Hinweis. Habe endlich einen Schaltplan gefunden bei dem die Fragen der Kabel passen. Aber die Pinbelegung für den Diagnosestecker sind genau andersherum.

Baue mir einen Adapter, dann kann ich das Equipment von der Duc weiter verwenden.
Mache mal einen Plan und stell ihn hier rein.

Gruß Lu

[schmutzi1990]

Da bringt dir ein adapter nichts, du wirst nicht aufs steuergerät zugreifen können.
Welche software nutzt du?

[V2 Lu]

Jpdiag oder Guzzidiag.
Das Protokoll ist doch standardisiert! Das müsste doch gehen!?

[V2 Lu]

Im Zweifel kann man mindestens den Fehlerspeicher mittels OBD Gerät auslesen.

[schmutzi1990]

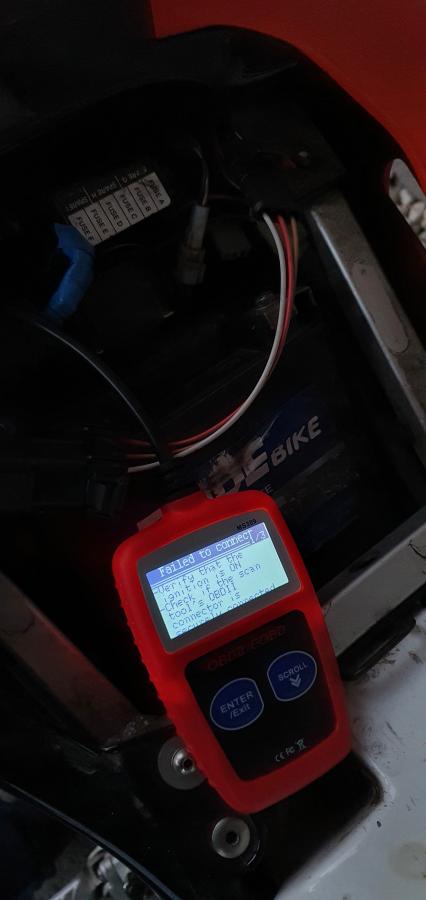

Habs gerade an meiner tuono versucht. Aber die software auf den steuergeräten ist nicht OBD2 fähig.

Edit:
Guzzi diag und JPdiag kannst vergessen, die sind nur für magneti marelli steuergeräte.

[V2 Lu]

[V2 Lu]

Moin,
mit Guzzidiag 7nd Jpdiah hast natürlich Recht.
Aber dass Das OBD K-Line Protokoll nicht geht verwundert mich.
Komme im Moment nicht dazu diesen Adapter zu bauen.
Was Hi Tabea denn für SW für den Rotx/Siemens Rechner?

Gruß Lu

[schmutzi1990]

Dein letzter satz ist für mich unverständlich

[V2 Lu]

Ja sorry. Daneben getippt und dann Autokorrektur

Was gibt es denn für SW für den Rotx/Siemens Rechner um Fehler auszulesen?

[Tischmann]

Hallo zusammemn,

würde das Thema gerne nochmal hochholen.

Für die Tuono RR (Siemend ECU) gibt es ja theoretisch das IAWDiag (vom Anbieter von GuzziDiag für Marelli-ECU's) und theoretisch kann ich mit einem entsprechenden OBD-Adapter aufndie ECU zugreifen.

Alle Adapter (wie von KDS oder Lonelec) sind aber bei "Aprilia-3-Pin" immer wie die Ducatis aufgebaut. Das würde also bei einem Einstecken zu Funkenflug führen.

Gibt es korrekte Adapter oder "muss" ich mir selber einen bauen?

Und auf welchem Ausgang ist was? Masse, K-Line und 12+ liegen ja auf der ECU-Seite an, nur wie istndienPIN-Zuordnung?

Danke euch.
